Simulation et Régulation en Temps Réel |
SIMREG
Simreg est un logiciel de contrôle dynamique 32 bits pour Windows® (9X, NT/XP) totalement temps réel et interactif (exécutable de 4.5Mo).
Auto installeur automatique de 8Mo permettant l'usage immédiat du logiciel
-Méthodes de simulation récursives éprouvées et pertinentes.
-Modification
souple et immédiate de tout paramètre. Visualisation instantanée des points de
mesure.
5 modèles de procédés et 12 modèles de correcteurs totalement paramétrés
(formes polaires, polynomiales, PID, RST etc). Tous les procédés peuvent être
retardé jusqu'à 20 échantillons et fonctionnent en continu ou en MLI.
Programmation du dv/dt (procédé ou correcteur), des saturations, génération de
bruit….
-Traitement de modèles analogiques ou numériques. Abaques et diagrammes fréquentiels interactifs.
-Mesures permanente des paramètres d'une réponse temporelle (dépassement, temps de réponse, amortissement, résonance etc). Détermination d'un correcteur adapté, en analogique ou numérique pour qu'un procédé réponde à des conditions d'amortissement et de précision données. Lieux des pôles d'Evans interactifs…
-Signaux divers à rapport cyclique variable. Correcteurs particuliers ( compensateur de Smith, anti windup, réglage de tendance etc). Historique longue durée. Analyse multi fréquentielle par FFT.
-Commandes non linéaires (relais, exponentielle, logarithmique, hyperbolique….) avec figures de phase x'=f(x) interactives.
-Débrayage de la commande, contrôle manuel de la consigne, fonctionnement uni ou bipolaire….
-Simreg est capable de gérer des capteurs analogiques mais également les codeurs optiques en utilisant les lignes tout ou rien de la carte analogique.
-Commande de moteurs pas à pas en micropas.

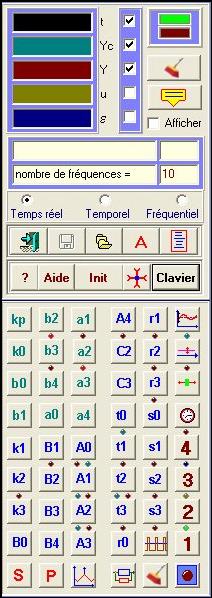

-Simreg se présente sous une forme très matérielle (télécommande), proche d'un système réel et regroupe sur un espace restreint la plupart des contrôles et des dispositifs de mesure (boutons, zones d'affichage, vu mètres etc)
-Au démarrage, Simreg charge une configuration choisie par le professeur et selon un niveau prédéfini. Il faut en tout 4 "clics" pour que le fonctionnement de Simreg devienne effectif.
-Echantillonnage
de 0.1hz à plus de 5khz sous Windows XP (plus de 10khz sous Win98).
-Inhibition des fonctions inutiles (les boutons relatifs de la télécommande
sont alors bloqués, sans icône) ce blocage se fait par fichier, directement
programmable et de manière simple par le professeur. Graphisme haute résolution
(1024x768 en 256 couleurs minimum).
-Recopie et blanchiment d'écrans. Mesure permanente des principaux paramètres (par exemple, le facteur de résonance ou l'amortissement…).
Simreg, version complète et gratuit, en téléchargement sur ce site.
On trouvera en plus de l'autoinstalleur, un texte explicatif sur Simreg et un avertissement de dernière minute relatif à la version téléchargée.
Créer un répertoire d'accueil, faire " enregistrer la cible sous...",
puis décompresser le fichier obtenu (auto décompression) dans ce répertoire
préalablement créé, puis installer Simreg. Celui-ci se trouvera dans le
répertoire Simutron, dans « Program Files ».
Attention
pour une raison de compatibilité anglo saxonne, l’ordinateur devra accepter le
point dans les nombres décimaux
Le code, pour accéder au blocage des
touches et le pré chargement des fichiers est 45902.
Pour les connexions rapides fichier simple: 8 Mo
Et une notice au format Word
Pour tout renseignement écrire à Simreg
